鉄骨工事の写真は何を撮る？建方・高力ボルト・溶接の記録と整理

鉄骨工事の写真は、「どの柱・梁の、どの接合部を、どの工程で記録したか」が追えるように残します。建物全体の写真だけで終わらせず、案件で必要な建方、高力ボルト接合、溶接、耐火被覆などの記録を、部材記号・撮影日・検査記録と対応させることが基本です。写真の見た目だけで締付けや溶接の合否を判定してはいけません。

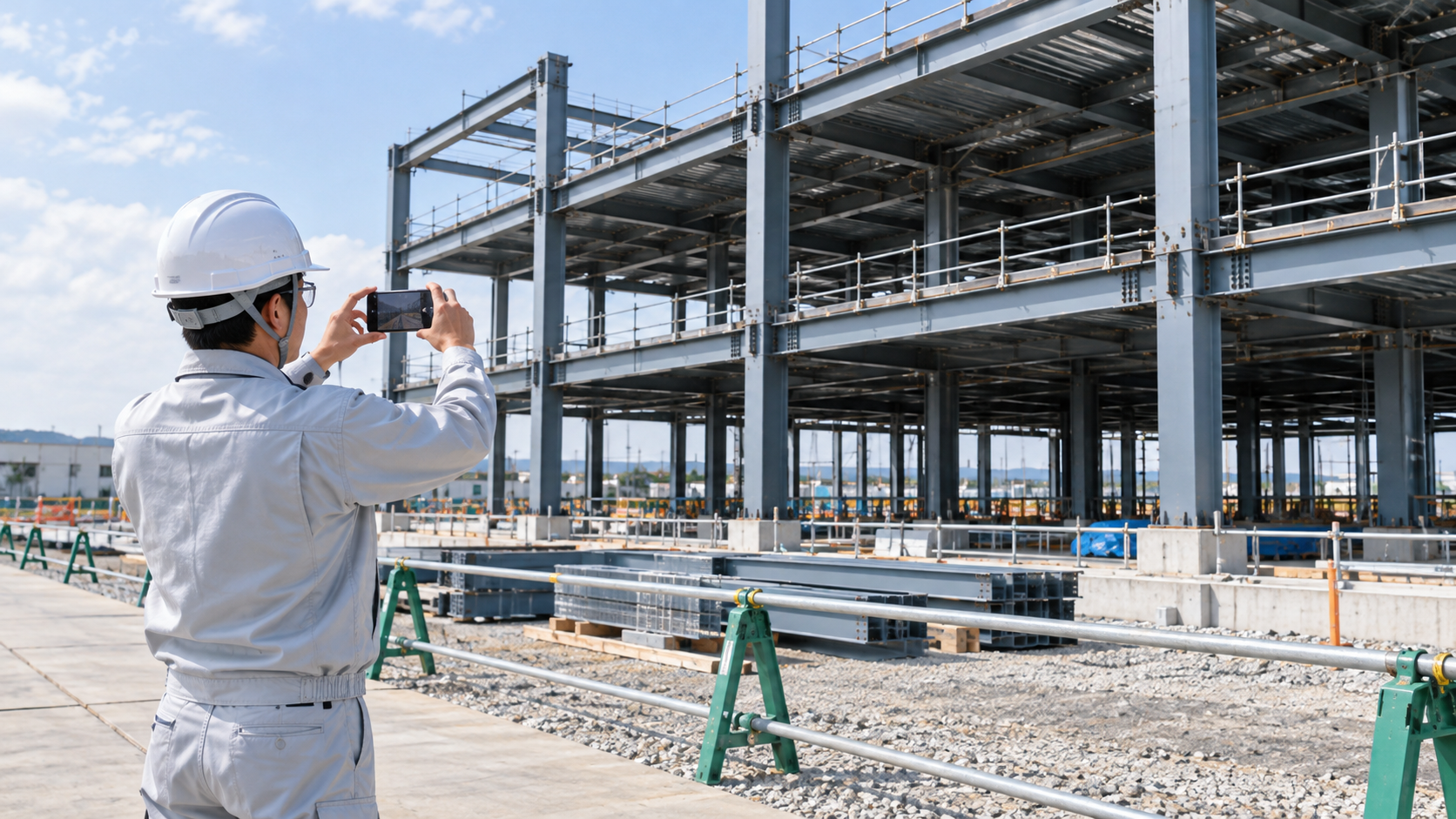

この記事は写真の撮影準備と整理方法を扱います。施工方法や検査の合格基準を定めるものではありません。対象工事の図面・仕様書・施工計画と、監督者・検査担当者との確認内容を優先してください。記事上部の画像は鉄骨工事を記録する場面のイメージで、実際の施工記録ではありません。

鉄骨工事の写真は鉄筋工事の写真と何が違う？

鉄骨工事では柱・梁などの鋼材部材と、その接合部や建方の状態を対象に記録を整理します。鉄筋工事で主題となる配筋の本数・間隔の記録とは対象が異なります。「鉄の材料が写っている」という理由だけで同じ分類にまとめると、確認者が探したい工程や部位へたどりにくくなります。

写真台帳の工種を先に分け、その中で工区・階・部材・接合部を識別します。共通するのは、場所と詳細がつながり、記載内容が実際の記録と一致していることです。案件の分類体系が決まっている場合は、それに合わせてください。

撮影前に、工場・現場・検査の記録範囲を決める

鉄骨の記録には、製作工場で扱うものと、現場へ搬入してから扱うものがあります。現場の撮影担当者だけで全工程を撮る前提にせず、どの記録を誰から受け取るのか、現場で何を追加するのかを決めます。工場の写真があるというだけで、現場の接合部まで記録済みとは判断しません。

必要な対象、撮影する時点、担当者、図面や検査記録との対応を撮影計画にまとめます。「建方完了後に全部撮る」だけでは、工程途中の状態や覆われる前の部分を残せない場合があります。いつ見える情報なのかを先に確認することが重要です。

鉄骨工事で撮影対象を洗い出すには？

国土交通省の「営繕工事写真撮影要領（令和5年版）」の撮影対象表には、鉄骨工事の材料、接合、建方、耐火被覆などの撮影対象が示されています。次の表は、それらを踏まえて撮影準備の論点をまとめたものです。全工事共通の必須撮影リストや検査手順ではありません。

公的な要領の項目をそのまま全現場へ当てはめるのではなく、適用範囲と案件の指定を確認します。写真の必要枚数や撮影頻度、記録する部位は、対象工事の条件に基づいて決めてください。

建方の写真は、部材の位置と計測対象を結び付ける

建方の写真では、対象の柱・梁がどこにあるかを先に特定します。周囲の構造や通り芯など、現場で使う位置の基準と写真情報を対応させてください。似た形の部材が並ぶ現場では、「2階の柱」だけでは対象を取り違える可能性があります。

計測や検査の状況を残す場合は、どの部材の何を確認しているのかが伝わる写真と説明を組み合わせます。測定値を記載するときは実際の記録から確認し、写真上の傾きや写り方だけで値を推定しません。撮影によって計測作業や立会いを妨げないよう、担当者と位置・時点を調整します。

高力ボルトの写真は、接合部と締付け段階を分ける

一次締め後と本締め後の写真を、どちらも「ボルト完了」とだけ記入すると、後から工程を区別しにくくなります。対象の接合部名をそろえ、撮影時点を説明へ残します。同じ接合部でも、段階が変われば別の記録として整理します。

マーキングが読める近景に加え、必要に応じて接合部の位置が分かる写真を対応させます。近景を増やすだけでは、どの柱梁の接合部か分からない問題は解決しません。一方、全体だけでは細部が小さくなるため、確認する情報ごとに構図を考えます。

写真にマーキングが写っていることと、所定の施工・検査が完了したことは分けて扱います。締付けに関する測定値や判定を説明欄へ書く場合は、検査担当者の記録と照合してください。トルク値や合格基準を他現場の写真・記事から流用しないことも大切です。

溶接の写真は、対象部と検査記録の対応を残す

溶接の記録では、どの接合部のどの時点を撮ったのかを区別します。溶接前の状態、施工中、検査中など、案件で必要とされた記録を同じ部位名で追えるようにします。実施していない試験を、一般的な撮影例に合わせて記録済みと扱ってはいけません。

溶接後の表面が写っていても、内部の状態や検査結果まで写真だけで確定できるわけではありません。必要な試験・検査については、対象部位と正式な記録を対応させます。試験の実施状況の写真と結果の記録は役割が異なります。

施工中の撮影は安全確保と作業手順を優先します。撮影者が作業区域へ不用意に入ったり、接合部へ近づくために不安定な姿勢を取ったりしないでください。必要な構図が安全に得られない場合は、現場の責任者と撮影方法を調整します。

耐火被覆の前後は、同じ部位へたどれる形で整理する

部材や接合部が覆われると、以前と同じ見え方では確認できなくなる場合があります。被覆前後の写真を扱う際は、部材記号や周囲の位置関係で同じ対象を追えるようにします。撮影予定を後工程の完了後だけに置かないことが重要です。

耐火被覆の施工・検査状況を記録する場合も、厚さや性能を写真の見た目から判断せず、案件で定める検査記録を確認します。仕上がりの写真が一枚あるだけで必要な記録がそろったと判断せず、撮影計画と突き合わせてください。

写真情報は部材記号・接合部名・工程でそろえる

撮影者ごとに「奥の梁」「右の接合部」と呼ぶと、別の日の写真との対応が取りにくくなります。図面や現場の管理資料で使う名称を基準にし、部材記号と接合部名を確認します。記号の読み違いもあるため、入力した名称を図面と照合する工程を設けてください。

表の記号は説明用です。実際の図面の名称へ置き換え、存在しない部材や接合部を記録しないでください。Jeproには施工場所・施工内容などを入力できますが、専用の検査管理や合否判定を自動化する機能として紹介していません。検査資料の管理方法は案件で別途決めます。

台帳は撮影時刻だけでなく、部位と工程で並べる

複数の接合部を順番に撮影すると、全体写真・一次締め後・本締め後の写真が離れて保存される場合があります。提出先の指定がなければ、工区・階・部位ごとにまとまりを作り、その中で必要な工程を追える順番に並べる方法が考えられます。

手直し前後の写真がある場合は、同じ部位と分かるようにしつつ、撮影日と状態を明確に分けます。古い状態の写真を最新の完了写真として使わず、どの写真が何を示すかを確認してください。正式な検査結果の更新がある場合は、写真台帳だけでなく関連記録の対応も確認します。

場所の説明と撮影計画をあわせて確認する

写真が足りないときは、単に枚数を増やすのではなく、位置が分からないのか、細部が読めないのか、必要な工程の記録が欠けているのかを切り分けます。位置と詳細の組み合わせ、工程表に沿った撮影の節目は、次の記事で整理しています。

よくある質問

鉄骨工事の写真は何枚撮ればよいですか？

一律の枚数では決められません。案件の撮影計画や適用要領に従い、対象部位と必要な工程・検査状況が追えるかを確認します。同じ構図の写真が多くても、必要な記録がそろっているとは限りません。

高力ボルトのマーキング写真だけで検査済みと扱えますか？

写真だけで決めず、対象接合部と施工・検査記録を確認してください。マーキングが写っている写真は、その時点の状況を示す記録の一つです。所定の確認や判定が済んでいることとは区別します。

工場で撮影した写真も同じ台帳へ入れますか？

提出先の指定と記録の分担で決めます。工場製作の記録と現場の記録を併せて扱う場合は、どこで撮られ、どの部材に対応するかが分かるように区別します。重複掲載や対象違いがないかも確認してください。

工程が進み、必要な写真を撮り直せない場合は？

残っている原本、担当者の記録、検査資料を確認し、現場の責任者へ相談します。別の部位の写真を代用したり、実際に記録していない状態を再現して当時の写真として扱ったりしないでください。

まとめ：鉄骨写真は部材・接合部と工程をつなぐ

鉄骨工事の写真では、材料・建方・接合・被覆の必要な記録を先に整理し、部材記号と工程で追えるように残します。写真と正式な検査記録の役割を分け、安全に撮影できる時点を調整し、台帳出力後も対象と説明が対応しているかを確認しましょう。
