配筋写真の撮り方｜部位・本数・間隔を確認できる記録と整理の基本

配筋写真は、鉄筋が隠れる前に「どの部位の、何を確認した記録か」が分かるように残します。撮影では、場所を特定できる全体の写真と、本数・間隔などの確認対象が読める写真を組み合わせ、部位名・撮影日・測定項目を同じ名前で記録してください。鉄筋の径や間隔、かぶりなどの適否は、対象工事の図面・仕様・検査記録で確認します。写真の見た目だけから数値や合否を推測して埋めることは避けましょう。

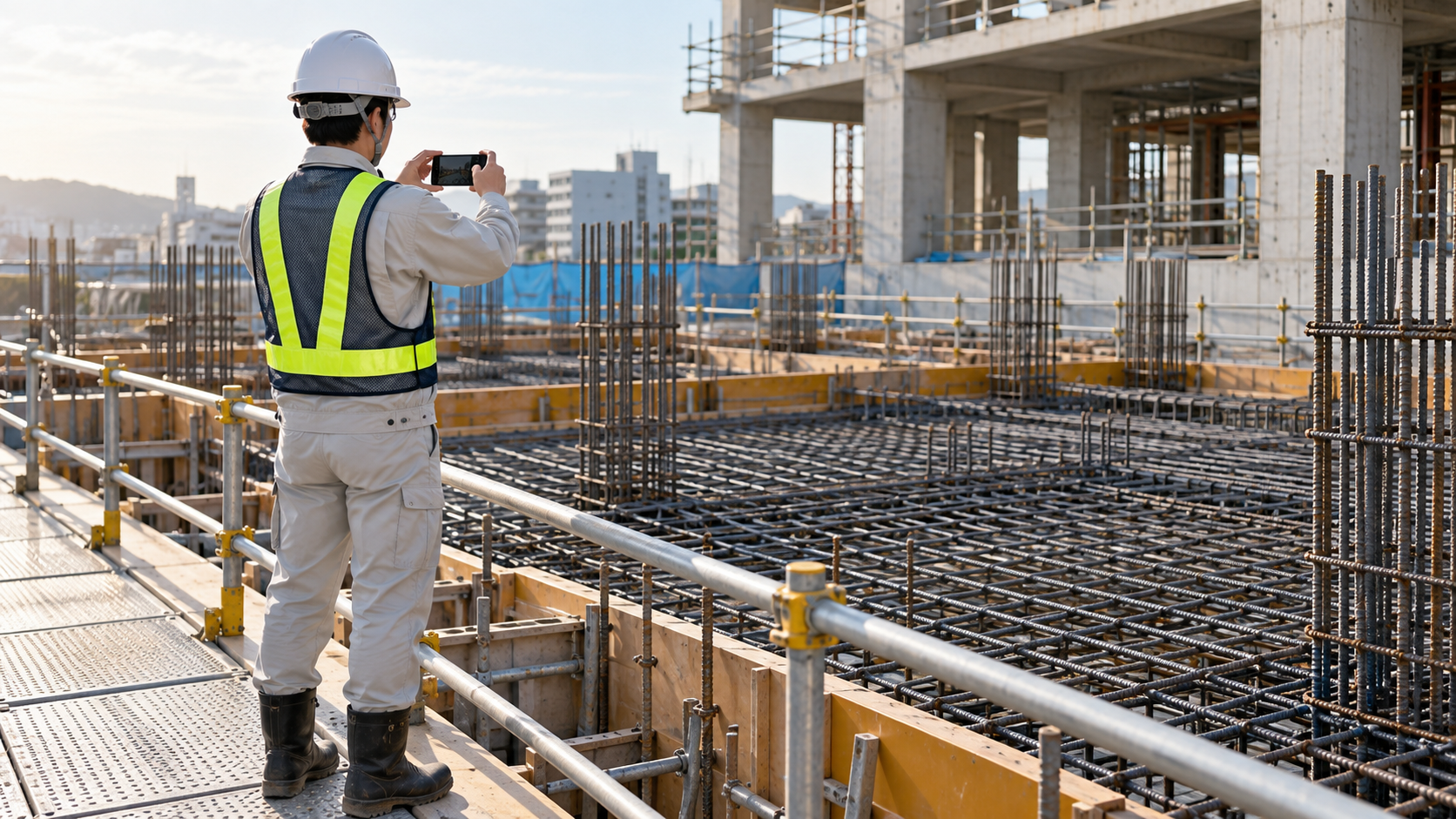

記事上部の写真は、配筋を撮影する場面のイメージです。

配筋写真とは何を記録する写真か

配筋写真は、鉄筋の配置、組立て、必要な計測や検査の状況を、後から対象部位へたどれる形で残す工事写真です。コンクリート打込み後に見えなくなる情報を扱うため、提出直前の写真整理だけでは補えない場合があります。施工担当・検査担当・撮影担当で、いつ記録するかを先に共有することが大切です。

写真には役割の違いがあります。部位全体の配置を伝えるもの、特定の鉄筋や測定位置を示すもの、目盛りや材料の表示を読めるようにするものです。一枚にすべてを詰め込むと、対象が小さすぎたり、逆に場所が分からなくなったりします。撮影枚数を先に決めるより、確認したい情報が欠けていないかで判断します。

国土交通省「営繕工事写真撮影要領（令和5年版）」の建築工事編では、鉄筋工事について材料表示、配筋の寸法・本数の計測、検査中の記録などを撮影対象に挙げています。これは同要領の適用範囲における例です。対象工事で必要な項目・箇所・時期は、その現場の仕様と監督職員等との確認内容を優先します。

参考：国土交通省「営繕工事写真撮影要領（令和5年版）」本文1〜2頁・撮影対象表4頁 https://www.mlit.go.jp/gobuild/content/001589800.pdf

撮る前に部位名と確認項目をそろえる

まず、図面で使う階・通り芯・部材記号などを確認し、写真の説明にも同じ呼び方を使います。「奥の梁」「入口側の鉄筋」だけでは、撮影者以外に伝わらないことがあります。現場内で似た部位が続く場合は、区画や方向も補足します。部位の記号や方向は図面と照合し、撮影者が独自に付けた名称と混同させないでください。

次に、その部位で何を確認するかを絞ります。全体の配置、本数、間隔、継手や補強部の状況など、必要項目は部位と工事条件によって変わります。確認項目ごとに「撮影できる時点」「撮影する人」「内容を確認する人」を決めれば、同じ場所を何度も撮ったのに必要な計測写真がない、といった行き違いを防ぎやすくなります。

撮影は検査の代わりにはなりません。写真があることと、所定の確認・立会いが済んでいることは別に扱います。次の工程に進む判断は、現場の管理手順に従ってください。

配筋写真で残す情報のチェック表

この表は撮影準備のための整理例であり、すべての工事に同じ項目を要求するものではありません。黒板の記載事項、材料表示の扱い、検査写真の撮影方法も、対象工事の指定を確認します。施工場所が分かりにくい場合は、図面上の位置と写真の対応を示すと、後の確認に役立ちます。

全体・部位・計測状況をつなげて撮る

全体写真で場所と範囲を示す

最初に、対象部位が現場のどこにあるかを説明できる写真を残します。周囲の柱・型枠・開口などとの位置関係が分かる構図を選びます。ただし、広く撮るだけで図面上の部位名まで伝わるとは限りません。写真情報に部位名を添え、場所を特定できる状態にします。

部位写真で確認対象を区別する

同じ範囲の鉄筋でも、向きや位置によって確認したい対象が異なります。本数を残す場合は、どの範囲のどの鉄筋を数えたかが分かる構図と説明にします。前後の鉄筋が重なって判別できないときは、安全に撮影できる位置から角度を変え、対象が区別できるかを確認してください。

計測写真では何を測ったかを示す

間隔の記録では、測っているのがどの鉄筋間で、どの方向の寸法なのかを先に明確にします。芯々の間隔と、鉄筋表面間の空きは別の測定です。現場の計測方法に従い、測定位置と読み取る目盛りが分かる写真を残します。数値と単位は現場で確認した記録から転記し、写真から後で計算して補わないようにします。

鉄筋径も、写真に写る太さだけで確定できるとは限りません。材料のラベルや表示、納入資料、現場の確認記録と対応させ、対象部位で使用した材料を追えるようにします。撮影のために鉄筋を動かしたり、無理な姿勢で近づいたりせず、安全な作業位置を確保します。

全景・中景・近景の役割を確認したい場合は、次の記事で撮影距離の基本を整理しています。

写真情報は同じ部位名で記入する

写真に付ける説明は、長い文章にするより、現場・工種・部位・確認項目・撮影日をそろえることから始めます。測定値や検査結果を書く場合は、設計上の条件と、実際に確認した値・記録を混ぜないようにします。「図面どおり」とだけ書くと、どの図面のどの項目を確認したのか追いにくくなります。

表の部位名は説明用の例です。実際の現場では図面の名称に置き換えてください。数値が確認できていない項目を、例のまま入力してはいけません。写真だけでは判断できないことは、確認担当者への問い合わせとして残します。

打込み前に不足と読みにくさを確認する

現場担当が撮影・一次入力を行い、確認担当が部位名、対象、判読性、関連記録との対応を確認する分担が考えられます。提出前だけでなく、対象が隠れる前に確認の時間を設けます。写真を端末で拡大し、黒板や目盛りの読みにくさ、対象部位の取り違えがないかを確かめます。

写真が不鮮明で対象をまだ確認できるなら、現場の手順に従って撮り直します。測定値そのものに疑いがある場合は、撮り直しだけで済ませず、確認担当者へ測定記録を照会します。対象が既に隠れているときは、残っている原本・検査記録・担当者の記録を確認し、確認できない情報を推測で追加しないことが重要です。

台帳では部位と確認項目を追える順番にする

配筋写真を撮影時刻だけで並べると、複数部位の全体写真と計測写真が交互に入ることがあります。提出先の指定がなければ、部位ごとにまとまりを作り、その中で場所が分かる写真、確認対象の写真、必要な計測・検査状況の写真を対応させると読みやすくなります。

一枚で複数の内容が確認できる場合も、同じ写真を無条件に何度も載せるのではなく、何を説明するために採用したかを明らかにします。修正前後の写真を残す場合は、同じ部位だと追えるようにし、撮影日や状態の違いを区別します。最終的には、縮小されたExcel・PDF上でも説明と対象が対応しているかを確認してください。

打設中や養生など、次の工程の記録とつなげるときは、コンクリート工事全体の写真整理も併せて確認できます。

よくある質問

配筋写真は何枚撮ればよいですか？

一律の枚数では決められません。適用される仕様・撮影計画に従い、対象部位と必要な確認項目が追えるかで確認します。全体・詳細を必ず一枚ずつ撮れば足りる、という意味でもありません。

写真で鉄筋の本数や間隔が見えれば検査記録は不要ですか？

不要とは言えません。写真は対象や計測・検査の状況を示す記録の一つです。所定の検査、実測値、判定、立会いなどの記録と対応させます。写真の説明欄だけで検査済みや合格と判断しないでください。

一枚の近景で目盛りだけ残してもよいですか？

目盛りが読めても、どの部位の何を測ったか分からなければ確認しにくくなります。対象と測定位置が一枚で伝わらない場合は、場所が分かる写真を組み合わせ、同じ部位名を記録します。

Jeproで配筋の判定や自動計測までできますか？

Jeproは写真と工種・施工場所などの情報を整理し、確認・並べ替えからExcel／PDFの写真台帳出力まで進めるサービスです。配筋の自動計測や施工の合否判定を行う機能としては案内していません。現場の検査・測定記録と併用してください。

まとめ

配筋写真では、部位名を統一し、必要な確認項目を撮影前に決め、場所と詳細が対応する写真を残すことが基本です。数値は現場の測定・検査記録から確認し、隠れる前に写真の不足を点検します。台帳では部位ごとに写真と説明をまとめ、撮影者以外も図面や記録へたどれる形に整理しましょう。
